信頼性の高い石油化学プロセス ポンプを定義する仕様は何ですか?

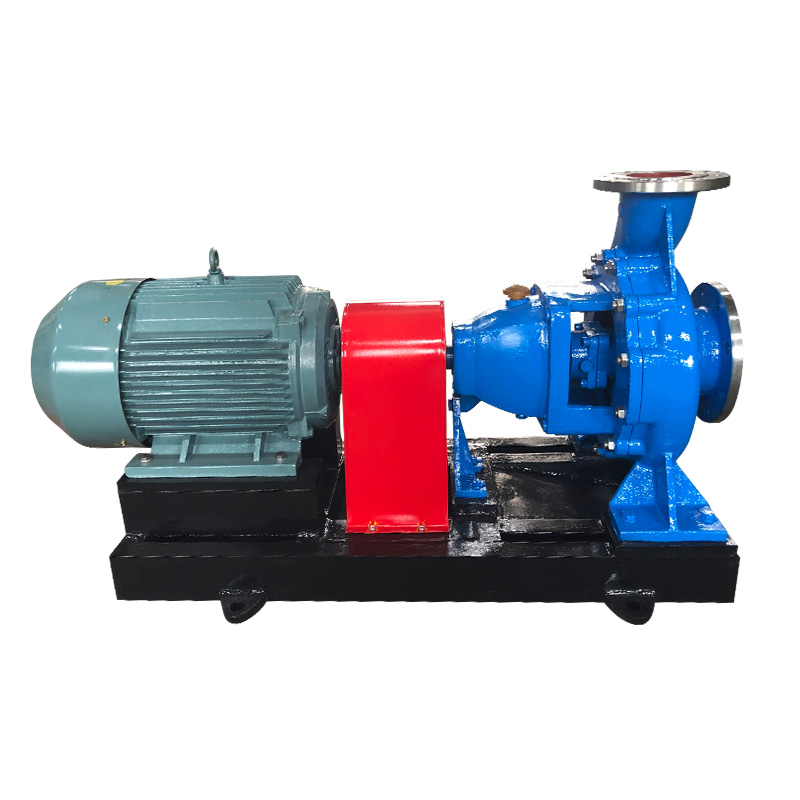

最適なものを選択する 石油化学プロセスポンプ 流体力学、材料科学、業界のコンプライアンス規格についての深い理解が必要です。エンジニアリング調達チームとプラントオペレーターにとって、技術仕様は、要求の厳しい化学処理環境における運用の信頼性、メンテナンス間隔、および総ライフサイクルコストを決定します。この包括的なガイドでは、重要な選択基準、コンプライアンス フレームワーク、および産業用途に合わせた高度なポンプ技術について検討します。

業界標準とコンプライアンスの枠組み

API 610 と ANSI/ASME 規格の比較

石油および化学産業は、安全性と互換性を確保する厳しい機器基準に基づいて運営されています。これらのフレームワークの違いを理解することは、仕様の開発にとって不可欠です。

API 610プロセスポンプの仕様 石油、石油化学、天然ガス用途における強力な遠心ポンプを管理します。この規格は、次のような特定の要件を備えた堅牢な構造を強調しています。

• オーバーハング形（OH）、軸受間形（BB）、垂直吊り下げ形（VS）ポンプの種類
• 定格条件での軸受の最小寿命は 25,000 時間 (3 年)
• 最大許容作動圧力を少なくとも 50 psi 上回る定格の鋳鋼または合金ケーシング
• API 682 メカニカル シールに対応するシャフト シール チャンバーの寸法

ANSI/ASME B73.1仕様 以下に焦点を当てて、化学用途向けの水平エンドサクションポンプに取り組みます。

• メーカー間での寸法互換性
• 配管を邪魔することなくローターを取り外せるバックプルアウト設計
• 外部シール調整機能
• 通常、圧力定格は 24 bar (350 psi) および 300°C (572°F) に制限されます。

150°C を超える温度または 20 bar を超える圧力で炭化水素を処理する施設の場合、 API 610プロセスポンプの仕様 必要な安全マージンと材料の完全性を提供します。

腐食性媒体の材料の選択

石油化学環境では、致命的な故障を防ぐために正確な材料のマッチングが必要です。一般的な合金の仕様は次のとおりです。

• 316Lステンレス鋼 : 50ppm以下の弱酸および塩化物環境の基準
• CD4MCu (ASTM A890 グレード 1B) : 海水および塩化物用途に同等の優れた耐孔食性 (PREN > 33) を提供する二相ステンレス鋼
• ハステロイ C-276 ：湿った塩素や硫酸などの酸化・還元環境用ニッケルモリブデン合金
• チタングレード2 : 塩化物環境における優れた耐食性 (最高 315°C に制限)
• 2205/2507 二相ステンレス鋼 : PREN 35-40 を使用したスーパーオーステナイト合金のコスト効率の高い代替品

材料の選択では、異種金属がプロセス流体に同時に接触する場合の電気的適合性を考慮する必要があります。

遠心ポンプの設計構成

オーバーハング配置とベアリング間配置の比較

の 化学プラント用遠心ポンプ 選択は基本的に油圧要件とメンテナンスの容易さに依存します。

オーバーハング (OH) ポンプ インペラをベアリングを越えて片持ち梁になったシャフト端に配置します。

• 最大 300 メートルのヘッドに対応するシングルステージ構成
• コンパクトな設置面積で基礎要件を削減
• バックプルアウト設計により、モーターや配管を邪魔することなくローターを取り外すことができます。
• 制限事項: 高い比速度でのシャフトのたわみ制約

ベアリング間 (BB) ポンプ 2 つのベアリング ハウジングの間でインペラを支持します。

• シングルステージ (BB1) またはマルチステージ (BB3、BB4、BB5) 構成
• 軸方向に分割されたケーシングにより、主要配管を妨げずに検査が可能
• ラジアル荷重とスラスト荷重の耐荷重が向上
• 1,000 m3/h を超える流量または 400 メートルを超える水深に必要

油圧性能の最適化

最良効率点 (BEP) の選択により、長期的な信頼性が決まります。 BEP フローの 80 ～ 110% を超えて動作すると、以下が発生します。

• ラジアルスラスト荷重によりベアリングの摩耗が増加
• 再循環によりインペラのキャビテーションが発生する
• シール面の振れ許容値を超えるシャフトのたわみ

比速度 (Ns) の計算は、インペラ形状の選択に役立ちます。

Ns = N × √Q / H^0.75

ここで、N = 回転速度 (rpm)、Q = 流量 (m3/h)、H = ステージあたりの揚程 (m)

• NS 500-1,500: 高揚程、低流量用途向けのラジアルインペラ
• Ns 1,500-5,000: 中程度の揚程用途向けの混流インペラ
• Ns 5,000 ～ 10,000: 高流量、低揚程のサービス向けの軸流インペラ

シーリング技術と排出ガス制御

メカニカルシールの構成

環境規制と安全要件により、先進的なシーリング ソリューションが推進されます。 石油化学プロセスポンプ アプリケーション。

シングルメカニカルシール プラン 11 (ポンプ吐出からシール チャンバーへの再循環) またはプラン 13 (ポンプ吸入への再循環) の配管配置を使用して、無害、無毒のサービスに適合します。

デュアル非加圧シール (配置 2) プラン 52 (循環付き外部リザーバー) またはプラン 53A (加圧バリア流体) を使用して、危険な流体のバックアップ封じ込めを提供します。

二重加圧シール (配置 3) プラン 53B (循環バリア流体システム) またはプラン 53C (ピストン アキュムレータ加圧) を利用して、揮発性有機化合物 (VOC) および有毒化学物質のゼロエミッション機能を提供します。

磁気ドライブ技術

磁気駆動石油化学ポンプ 構成では、同期磁気カップリングによってメカニカル シールが完全に排除されます。

• 格納容器 : プロセス流体を大気から分離するハステロイ C またはチタン構造
• 磁性材料 : サマリウム-コバルト (SmCo) は 350°C まで、ネオジム-鉄-ボロン (NdFeB) は 150°C まで
• 渦電流損失 : 金属製の格納容器シェルは循環を必要とする熱を発生します。非金属（セラミック）シェルにより損失は排除されますが、圧力定格が制限されます
• ドライ保護を実行する : キャビテーションまたはドライ運転中の致命的な故障を防ぐために必要です

送電効率は 85 ～ 95% の範囲で、損失は格納容器シェルの加熱として現れ、15 ～ 30°C の温度上昇計算が必要になります。

特殊な用途と極限条件

高温プロセス設計

高温プロセスポンプメーカー 400°C を超える熱膨張の課題に対処する機能:

• 中心線のサポート : 熱成長中にアライメントを維持します。API 610 に従って 175°C 以上で必須です。
• フレキシブルパイプ接続 : ポンプケーシングに過剰な力を伝達することなく、ノズルの荷重に対応します。
• 冷却ジャケット : 300°C を超える流体を取り扱う場合は、ベアリング ハウジングの温度を 80°C 未満に維持してください。
• ホットアライメント手順 : 初期の冷間位置合わせ後、動作温度でカップリングの位置合わせを確認します

のrmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

極低温および混相の取り扱い

液化天然ガス (LNG) および極低温化学サービスには以下が必要です。

• 延長されたボンネットデザイン : 低温プロセス流体を周囲温度のベアリングおよびシールから隔離します。
• 材料脆化検証 : 最低設計温度でのシャルピー衝撃試験
• ガスハンドリングインペラ : 15 ～ 30% のガス体積分率を管理する特殊なインデューサー設計またはオープンインペラ

メンテナンス戦略とコンポーネント管理

予知保全の導入

状態監視テクノロジーにより、重要な修理の平均修理間隔 (MTBR) が延長されます。 石油化学プロセスポンプ 資産:

• 振動解析 : ISO 10816 速度制限 (大型ポンプの場合は 4.5 mm/s、小型ユニットの場合は 7.1 mm/s) により、ベアリングの劣化とインペラの不均衡を検出します。
• シールチャンバーの圧力/温度監視 ：シール面の摩耗やフラッシュラインの詰まりを早期発見
• 現在のシグネチャ分析 : モーター負荷の変動による BEP からのポンプ動作点の偏差を特定します。
• 赤外線サーモグラフィー : ベアリングの過熱と潤滑不良を特定します。

スペアパーツの在庫と交換可能性

ANSIケミカルポンプ修理部品 寸法の標準化により、複数のソースからの調達が可能になります。

• 重要な予備品 ：シャフト、ベアリング、メカニカルシール、ケーシングウェアリング、インペラ（特殊合金の場合は納期12～18ヶ月）
• 推奨スペア ：ガスケット、Oリング、シール面、カップリングエレメント
• 資本の予備 : 完全なローターアセンブリ、高価値サービス用のケーシング

API 610 ポンプにはカスタム エンジニアリングのためメーカー固有のコンポーネントが必要であり、サプライヤーとの長期的な関係と包括的なスペアパーツ契約が必要です。

調達とベンダーの評価

技術的な入札評価基準

包括的なサプライヤー評価 化学プラント用遠心ポンプ 調達には次のものが含まれます。

• 油圧検証 : NPSH 検証および振動測定を含む、ISO 9906 グレード 1 または 2 に基づく性能テストの立会い
• 材料認証 : 化学組成と機械的特性を含むミルテストレポート (MTR)、重要な合金のポジティブマテリアル識別 (PMI)
• 品質管理 ：ISO 9001認証、ASMEセクションIXの溶接資格、NDE手順（X線撮影、超音波、浸透染料）
• ドキュメント : API 610 データシート、性能曲線、断面図、メンテナンスマニュアル、スペアパーツリスト

ライフサイクルコスト分析

総所有コストの計算では、初期資本支出よりもエネルギー消費とメンテナンスが優先されます。

LCC = C_初期 C_エネルギー C_維持 C_生産損失 - C_残留

通常、エネルギーコストは、ポンプを継続的に運転する場合の総ライフサイクルコストの 75 ～ 85% を占めます。清算損害賠償条項（通常は 0.5 ～ 1.0% の効率不足に対するペナルティ）を伴う効率性の保証により、調達利益が保護されます。

会社概要: 江蘇華宇化工新材料有限公司

1987 年に設立された江蘇華宇化工新材料有限公司は、工業用ポンプ部門の専門メーカーとして運営されており、100 名を超える技術スタッフと生産スタッフを雇用しています。同社は、機械製造、熱処理、冷間加工、インベストメント鋳造の機能を統合された生産フレームワーク内に統合しています。

の product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, 磁気駆動石油化学ポンプ ユニット、自吸ポンプ、パイプラインポンプなど。

のse product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

この施設は江陰長江大橋に近い長江沿いに位置し、国内および国際物流における戦略的な物流上の利点を維持しています。

よくある質問 (FAQ)

石油化学用途における API 610 と ANSI ポンプ規格の違いは何ですか?

API 610プロセスポンプの仕様 製油所サービスでは、より重い構造、より高い圧力定格（24 バールに対して最大 200 バール）、および特定の材料要件が義務付けられています。 API 610 では、鋳鋼の最小限の構造、L3/D4 比が 60 未満の剛性シャフト設計、API 682 メカニカル シール用の寸法のシール チャンバーが必要です。 ANSI ポンプは、低圧での一般的な化学サービス向けに、寸法の互換性とバックプルアウト設計を重視しています。 150°C を超える炭化水素または有毒なサービスの場合、通常、API 610 への準拠が必須です。

従来の密閉型ポンプではなく磁気駆動ポンプを指定する必要があるのはどのような場合ですか?

磁気駆動石油化学ポンプ 選択は、ゼロエミッション要件、有毒または発がん性流体 (ベンゼン、硫化水素)、漏れが経済的損失を意味する高価なプロセス流体、または空気の侵入により製品が汚染される真空サービスの場合に示されます。制限には、85 ～ 95% の効率 (従来のポンプでは 95 ～ 98%)、磁性材料の選択に基づく温度制約 (NdFeB の場合は 150°C、SmCo の場合は 350°C)、および空運転時の致命的な故障モードが含まれます。初期資本コストはシール型の代替品より 30 ～ 50% 高くなりますが、これはシールのメンテナンスが不要になり、環境コンプライアンスに準拠できるため正当化されます。

高塩化物石油化学環境向けの材料はどのように選択すればよいですか?

材料の選択には、耐孔食性相当数 (PREN = %Cr 3.3×%Mo 16×%N) を計算する必要があります。 60°C 未満の温度で塩化物濃度が 1,000 ppm 未満の場合、316L (PREN ~24) で十分です。中程度の塩化物 (1,000 ～ 10,000 ppm) には、2205 二相 (PREN 35) または 904L スーパー オーステナイト (PREN 34) が必要です。塩化物が 10,000 ppm を超える過酷な環境や 100°C を超える温度では、2507 duplex (PREN 40)、Hastelloy C-276 (PREN 65)、またはチタンが必要です。 高温プロセスポンプメーカー 文書では、回転アセンブリ内の二相ステンレス鋼コンポーネントの耐かじり性を検証する必要があります。

適切に指定された石油化学ポンプについては、どれくらいのメンテナンス間隔が必要ですか?

適切な仕様と運用により、48 ～ 60 か月という平均修理間隔 (MTBR) 目標を達成できます。重要な要素には、最高効率点の 80 ～ 110% 以内で動作すること、NPSH マージンを 1.5 メートル以上 (または NPSHA > 1.3×NPSHR) に維持すること、ISO 10816 に準拠した振動速度の監視、API 682 準拠のシール サポート システムの実装などが含まれます。 ANSIケミカルポンプ修理部品 可用性と標準化により、修理時間が 8 ～ 24 時間に短縮されます (カスタム API 610 ユニットの場合は 48 ～ 72 時間)。振動分析とサーモグラフィーを使用した予知保全により、致命的な故障を防ぎます。

調達時にポンプ効率の保証を確認するにはどうすればよいですか?

メーカーの施設で ISO 9906 グレード 1 (高精度) またはグレード 2 (標準合格) に基づく立会いによる性能テストが必要です。テストはシャットオフからランアウトまでの全動作範囲をカバーし、揚程、流量、出力、NPSH 要件、振動レベルを検証する必要があります。 API 610 による許容許容値には、BEP でのヘッド ±3%、効率 0% の負の許容値 (保証からの減少なし)、および NPSHR 0% (保証からの増加なし) が含まれます。 1% の効率不足ごとにポンプ価格の 0.5 ～ 1.0% を指定する損害賠償条項を含めます。のために 化学プラント用遠心ポンプ アプリケーションでは、正確な運用コスト予測のために、モーターと伝送損失を含む電線から水までの効率を要求します。
