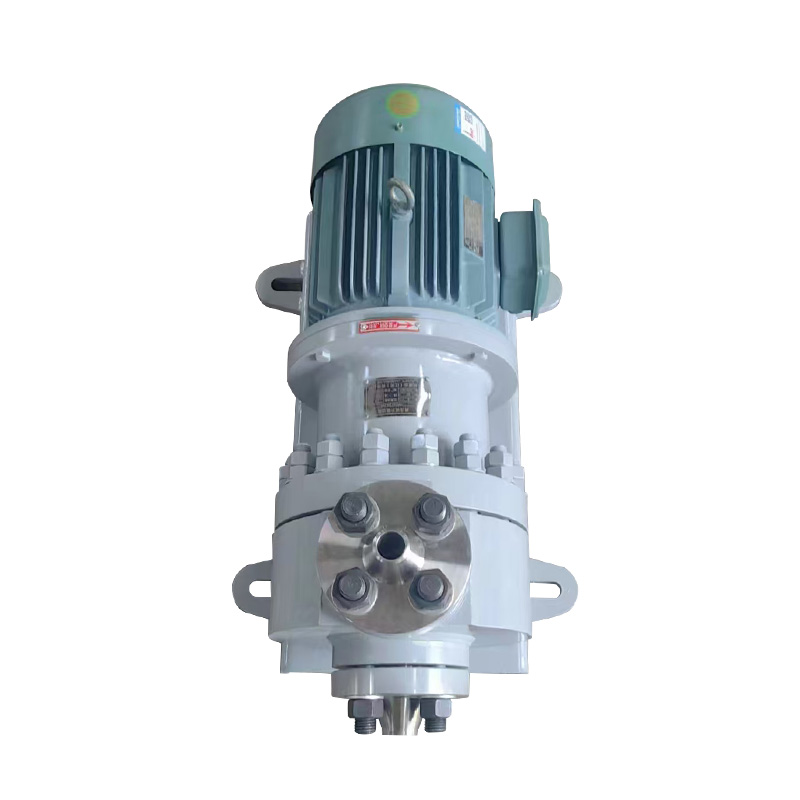

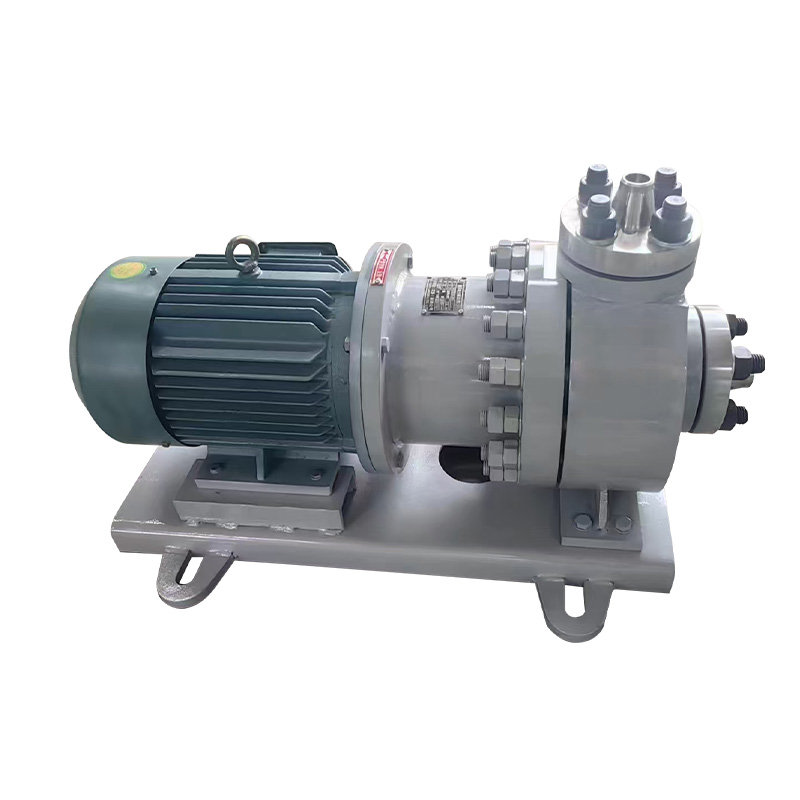

HMDシリーズの磁気ドライブポンプ、その定格パフォーマンスおよび設置寸法は、ISO-2858およびISO-3661 National Standardsを採用しています。
構造の原則と特性：
磁気伝達、シャフトシールなし、漏れは絶対にありません。磁石は、サマリウムコバルトアロイマグネットスチールと新しい磁気回路構造を使用します。ユニークレブリケーションと冷却回路により、ベアリングの良好な冷却と潤滑が保証されます。ポンプのフローパス部分の材料は、ニーズに応じて個別に選択できます。 0CR18NI9、1CR18NI9TI、1CR18NI12、MO2TI、チタン合金、ニッケルベースの合金などで作られているため、優れた腐食抵抗があります。ポンプの入口にベアリングブラケットが設置されていないため、ポンプに優れた防止防止性能が得られます。ポンプケーシングは偽造されており、分離スリーブは磁性透過性が向上したHastelloy C276材料で作られています。また、磁気渦電流によって引き起こされる熱をよりよく減らし、250 kgの圧力試験を受けることができます。スライドベアリング、ブッシング、スラストワッシャーには、タングステンカーバイドを使用しています。その硬さは炭化シリコンに匹敵するだけでなく、炭化シリコンほど脆くて亀裂が簡単ではありません。それは、ポンプを非常にうまく開始することによって引き起こされる衝動に抵抗することができます。
HMDタイプの磁気駆動遠心ポンプの主なコンポーネントは、ポンプボディ、インペラ、内側の磁気スリーブ、外側の磁気ローター、シャフト、ベアリング、ベアリングシート、ポンプの吸引入口は軸に沿っています。放電出口は垂直に上方にあり、インペラは閉じた構造です。磁気線は、内部磁気ローターを駆動し、分離スリーブを介して一緒に回転します。同軸のインペラが一緒に回転します。それは回転し始め、それにより液体を吸引ポートに吸い込み、排出ポートから排出します。特別に設計された潤滑および冷却回路により、高圧液が単独で循環し、スライドベアリングを潤滑し、ベアリングを押し込み、摩擦熱と磁気渦電流熱を奪うことができます。後部ドアのためのポンプ構造形式は、簡単なメンテナンスによって特徴付けられます。
