1。磁気カプラーの革新的な設計

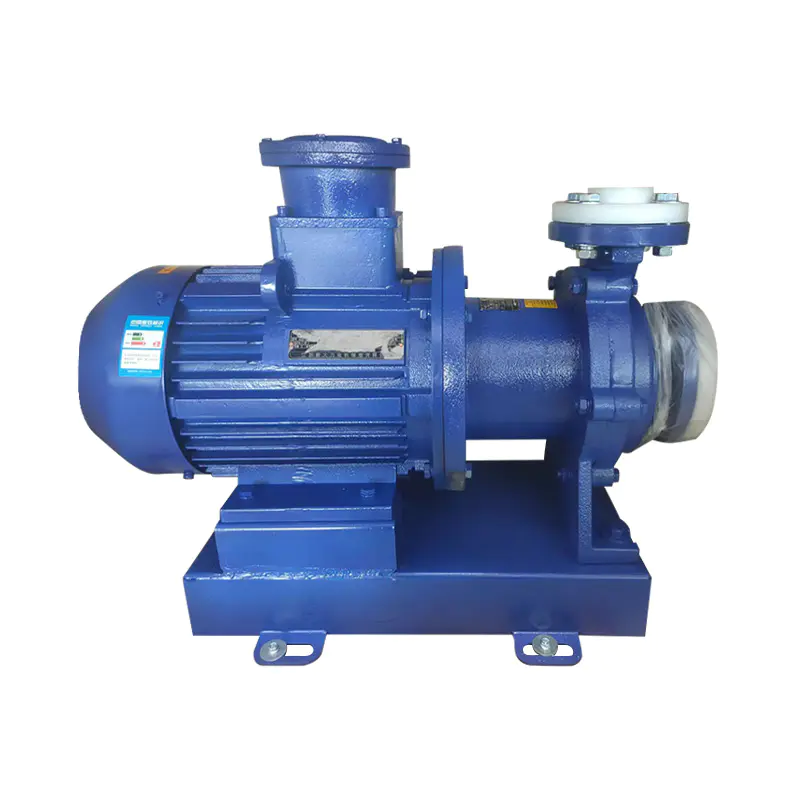

磁気カプラーはのコアコンポーネントです CQB通常の磁気ポンプ 。モーターとポンプ本体間の送電容量を実現し、2つの間の完全な分離を維持します。この設計は、従来のポンプのシャフトシールでの摩擦、摩耗、または老化によって引き起こされる漏れの問題を回避し、それによりポンプの安全性と信頼性を改善します。
磁気カプラーは通常、2つの内側と外側の磁気ローターで構成されています。内側の磁気ローターはモーターシャフトに接続されており、外側の磁気ローターはポンプシャフトに接続されています。モーターが起動すると、内側の磁気ローターの回転によって生成される磁場がエアギャップを介して外側の磁気ローターに伝達され、それによりポンプシャフトを駆動して回転させます。この設計は、シャフトシールでの漏れのリスクを排除するだけでなく、摩擦によって引き起こされる熱と摩耗を減らし、機器のサービス寿命を延ばします。
磁気カプラーの性能をさらに向上させるために、設計者は通常、ネオジム鉄ホウ素などの高性能の永久磁性材料を使用します。これらの材料は、強い磁力と高温抵抗を持ち、磁気伝達の安定性と信頼性を確保できます。磁力伝達の効率が最大化されるように、磁気結合のエアギャップも正確に制御する必要があります。
2。シャフトシールレスデザインの利点
CQB磁気ポンプのもう1つの主要な特徴は、シャフトシールレス設計です。従来のポンプは通常、液体の漏れを防ぐためにシャフトシールのシールを必要とします。多くの場合、シャフトシールはポンプ漏れの主な供給源であり、ポンプの性能に影響を与えるだけでなく、環境を汚染する可能性もあります。
シャフトシールレス設計は、磁気結合を介してモーターとポンプのボディを完全に分離し、それによりシャフトシールでの漏れのリスクを排除します。この設計により、ポンプの安全性と信頼性が向上するだけでなく、機器のメンテナンスプロセスも簡素化されます。シャフトシールを定期的に交換する必要はないため、機器のメンテナンスコストと時間は短縮されます。
3。フロースルーコンポーネントの最適化された設計
フロースルーコンポーネントは、ポンプボディ、インペラー、ガイドベーンなど、培地に直接接触するCQB磁気ポンプのコンポーネントです。これらのコンポーネントの設計は、ポンプのパフォーマンスと信頼性にとって重要です。
ポンプ本体の設計では、通常、流体の抵抗を減らし、ポンプの頭と効率を向上させるために合理化された構造が使用されます。ポンプボディの材料も、耐抵抗と耐摩耗性を確保するために、媒体の特性に従って選択する必要があります。
インペラーはポンプのコアコンポーネントの1つであり、その設計はポンプヘッド、流量、効率に直接影響します。インペラのパフォーマンスを最適化するために、設計者は通常、シミュレーション分析に高度な流体ダイナミクスソフトウェアを使用して、最適なインペラーの形状とブレードの数を決定します。インペラーの材料も、長期の安定した動作を確保するために、媒体の腐食性に従って選択する必要があります。
ガイドベーンは、インペラアウトレットからポンプアウトレットへの流体を導き、流体の渦と乱流を減らし、ポンプの効率と安定性を改善するために使用されます。 Guide Vaneの設計では、最適な迂回効果を確保するために、媒体の特性とフロー要件を検討する必要があります。
4。安全保護対策の設計
CQB磁気ポンプの安全な動作を確保するために、設計者は構造内の一連の安全保護対策を考慮する必要があります。
通常、ポンプボディの温度と圧力をリアルタイムで監視するには、通常、温度センサーと圧力センサーがポンプボディに必要です。温度または圧力が設定値を超えると、センサーはアラーム信号を送信し、自動的にシャットダウンして、機器の損傷または安全性の事故を防ぎます。
過負荷のために磁気結合が損傷するのを防ぐために、設計者はモーターに過負荷保護デバイスを設定する必要があります。モーターの荷重が定格値を超えると、過負荷保護デバイスは自動的に電源を遮断し、磁気結合とモーターを損傷から保護します。
オペレーターの安全性を確保するために、ポンプ本体に必要な保護装置と警告サインも必要です。バルブとフィルターは、ポンプの不純物がポンプに損傷を与えるのを防ぐために、ポンプの入口と出口に設定されています。警告標識は、ポンプ本体に設定されて、オペレーターに安全事項と操作仕様に注意を払うように思い出させます。
